    ИКС-КОННЕКТ (система цифровой радиосвязи)

    Описание продукта

    «ИКС-коннект» (X-connect) - это система цифровой радиосвязи нового поколения, которую компания «СМИС Эксперт» интегрирует в состав своих комплексных решений, в том числе применяется как подсистема (модуль) в составе наших основных продуктов - систем мониторинга:

    «ИКС-коннект» (X-connect) решает ключевую проблему закрытых, удаленных промышленных и строительных объектов, сложных, протяженных и многоуровневых территорий, предоставляя надежную, безопасную и интеллектуальную связь там, где нет базовых станций, а проводная инфраструктура ненадежна, невозможна или запрещена.

    • Обеспечивает полную энергонезависимость на объекте без стабильного питания
    • Не требует прокладки кабелей и инфраструктуры

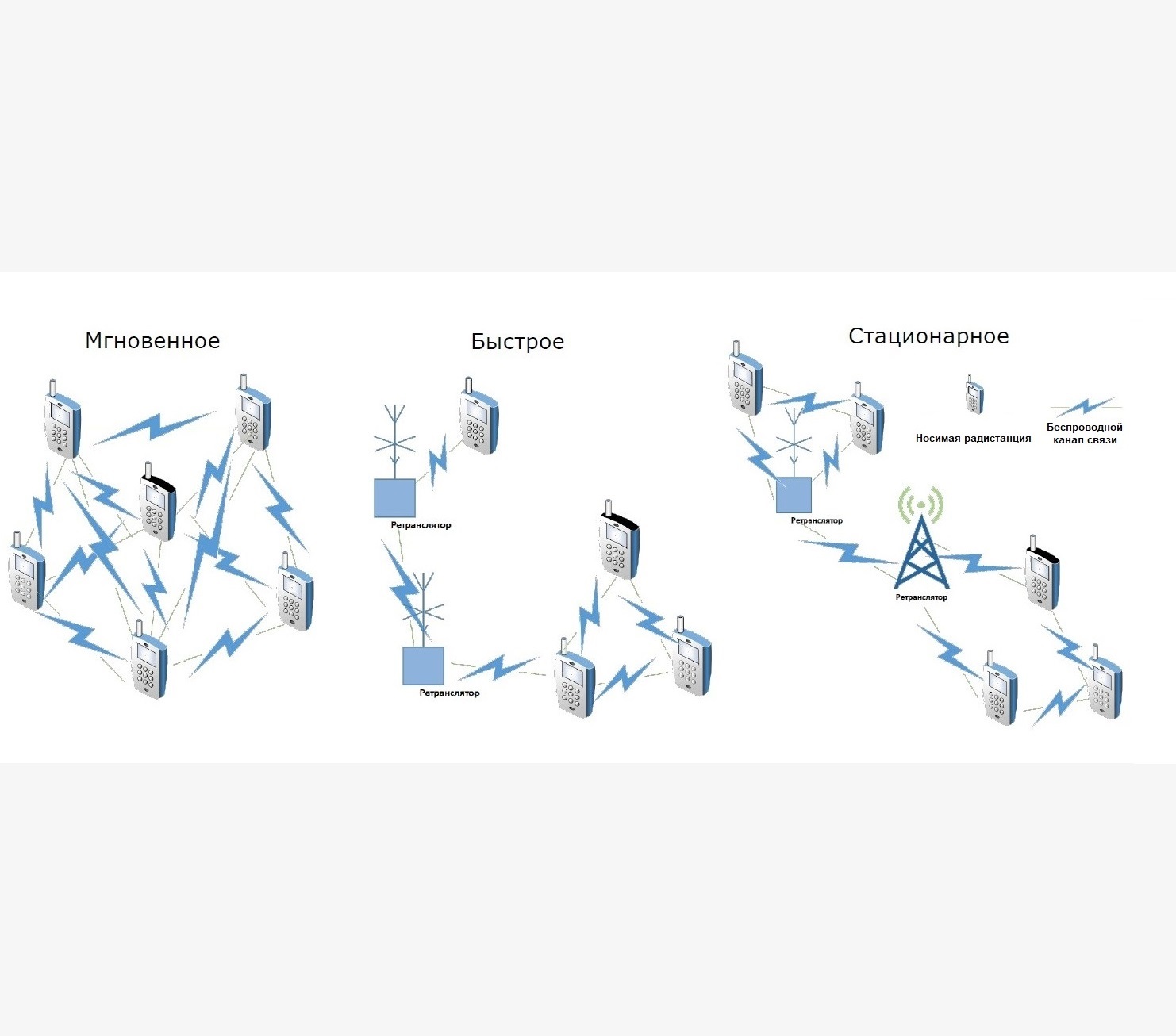

    • Три режима развертывания под любые задачи - стационарное, быстрое или мобильное
    • Групповая и персональная связь без перегрузки канала
    • Масштабируется под любой проект – от цеха до полигона

    X-connect – интеллектуальная технология мониторинга безопасности, которую характеризуют:

    • Умные ретрансляторы с функциями управления, «сухими контактами» и исполнительными механизмами
    • Радиостанции, определяющие состояния: падения, ускорения и неподвижности
    • Позиционирование по 3-м системам: GPS, ГЛОНАСС, Beidou
    • Автоматическая отправка сигналов тревоги
    • Автоматическая запись событий в реальном времени в зоне действия радиостанции
    • Аварийные вызовы, быстрый доступ к командиру или диспетчеру – все по одной кнопке
    • Централизованное диспетчерское управление над всей сетью ретрансляторов (координаты, активность, заряд, удаленное отключение или блокировка устройств)
    • Широкие возможности командного пункта: диспетчер может выполнять вызовы на радиостанции по телефону, одновременно подключаясь к проводной или GSM- телефонии

    Цифровая связь X-connect необходима для реализации требований комплексной производственной безопасности на отраслевых объектах:

    • опасные производственные объекты (ОПО)
    • угольные разрезы
    • тоннели
    • ГТС
    • объекты телекома (в т.ч.БС)
    • объекты энергетики (в т.ч. ЛЭП)
    • нефтепроводы




    Задачи продукта

    «ИКС-коннект» (X-connect) устраняет три критические уязвимости на опасных производственных объектах:

    - Отсутствие связи в зонах без покрытия

    • На угольных разрезах, в тоннелях, на ГТС, труднодоступных строительных объектах и в удалённых ЖК традиционная радиосвязь не работает
    • Базовые станции — дорого, частоты — под запретом, проводная связь — ненадёжна

    - Риск потери персонала при ЧС

    • При аварии оператор не может вызвать помощь, если находится вне зоны покрытия
    • Отсутствие позиционирования → увеличение времени эвакуации

    - Нарушение требований Ростехнадзора

    • Пункт 560 Правил безопасности при разработке угольных месторождений (Приказ № 436) требует: «Системы оперативной, громкоговорящей и аварийной связи и аварийного оповещения».
    • «ИКС-коннект» (X-connect) - сертифицированное решение, соответствующее требованиям Ростехнадзора

    Преимущества продукта

    Преимущество

    Описание

    Бизнес-эффект

    Самоорганизующаяся сеть без центрального оборудования

    Система работает без сервера или базовых станций. Каждый абонент — ретранслятор. Нет единой точки отказа.

    Связь сохраняется даже при выходе 70% узлов

    Не требует частотных разрешений

    Работает в свободном диапазоне 868 МГц (RU868).

    Ускорение ввода в эксплуатацию на 30–40 дней

    Количество каналов превосходит существующие аналоги

    До 32 групповых каналов и 240 индивидуальных для каждой группы пользователей

    Снижение издержек за счет эффективного использования радиочастот и оптимизации работы каналов

    Автономность до 48 часов

    Встроенные аккумуляторы D-типа.

    Работа при отключении питания

    Геопозиционирование с точностью до 1-2 м

    GPS + ГЛОНАСС + Beidou

    Сокращение времени эвакуации при ЧС

    Экстренное оповещение

    Автоматический вызов диспетчера при падении или аварии

    Соответствие требованиям МФСБ

    Защита информации и речевого трафика

    Система поддерживает специальное шифрование голосовой связи

    Предотвращение несанкционированного доступа и прослушивания

    100% российская разработка Без санкционных рисков

    Альтернатива Hytera, Motorola и Kenwood

    Исключены риски зависимостей от зарубежных компонентов и поставок

    Ключевое преимущество для СМИК/МФСБ: X-connect обеспечивает жизненно важную связь и позиционирование там, где нет базовых станций и запрещено использовать коммерческие сети, что является критическим требованием для систем безопасности на угольных разрезах и в тоннелях.

    Пример: на разрезе «Колмар» система X-connect позволила сократить время эвакуации при ЧС с 22 до 6 минут.




    Выгоды внедрения продукта

    - Снижение рисков

    • Исключение штрафов за несоответствие требованиям МФСБ (до 500 тыс. руб)
    • Предотвращение человеческих жертв при авариях

    - Операционная эффективность

    • Передача данных мониторинга (температура, загазованность, осадки) напрямую в диспетчерскую
    • Сокращение простоев из-за отсутствия связи

    - Интеграция в единый контур безопасности

    • X-connect — обязательный компонент в составе МФСБ и СМИК
    • Все компоненты — в едином техпаспорте, что упрощает сдачу в Ростехнадзор

    Состав продукта

    Компонент

    Назначение

    Ключевые характеристики

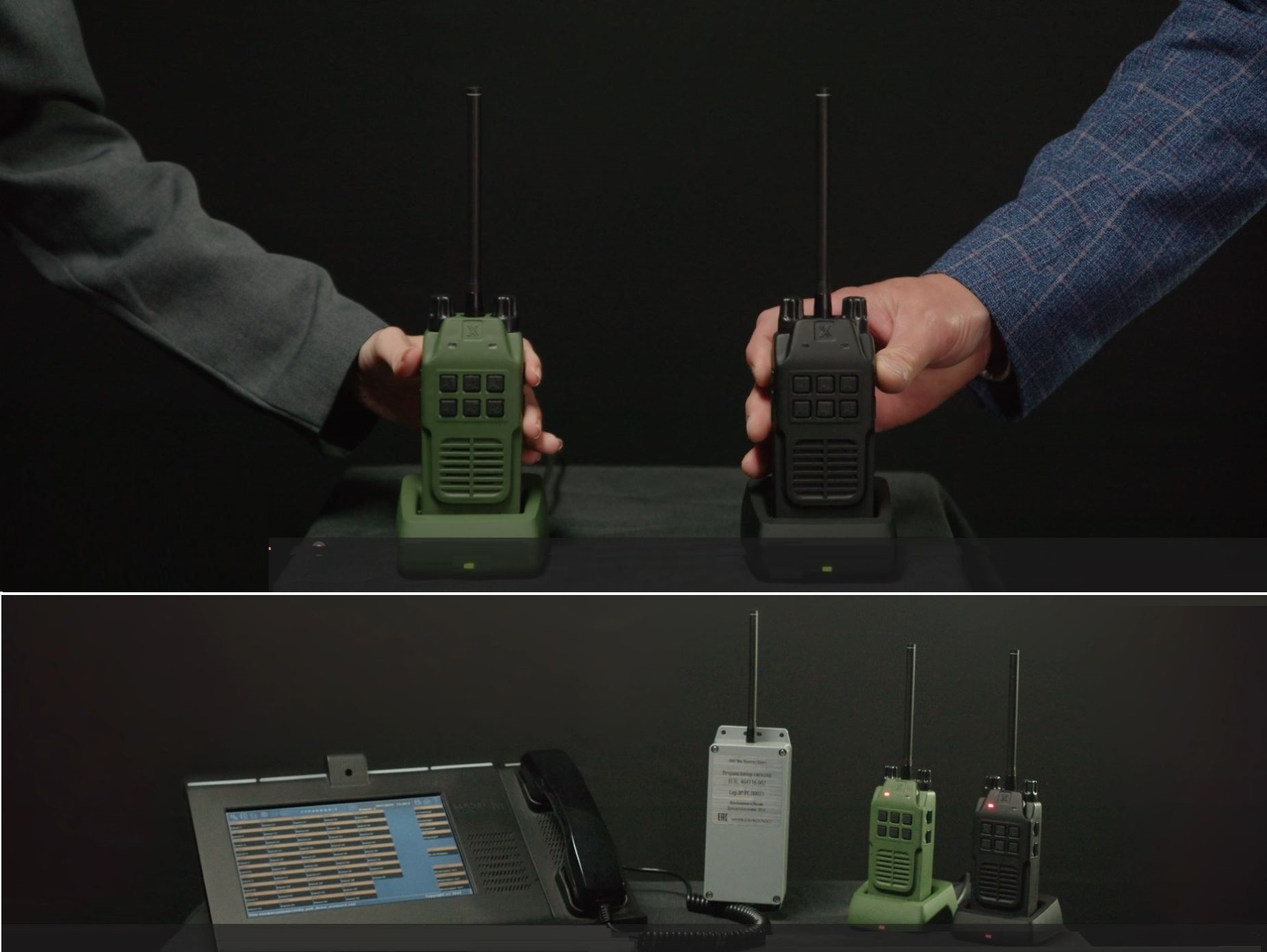

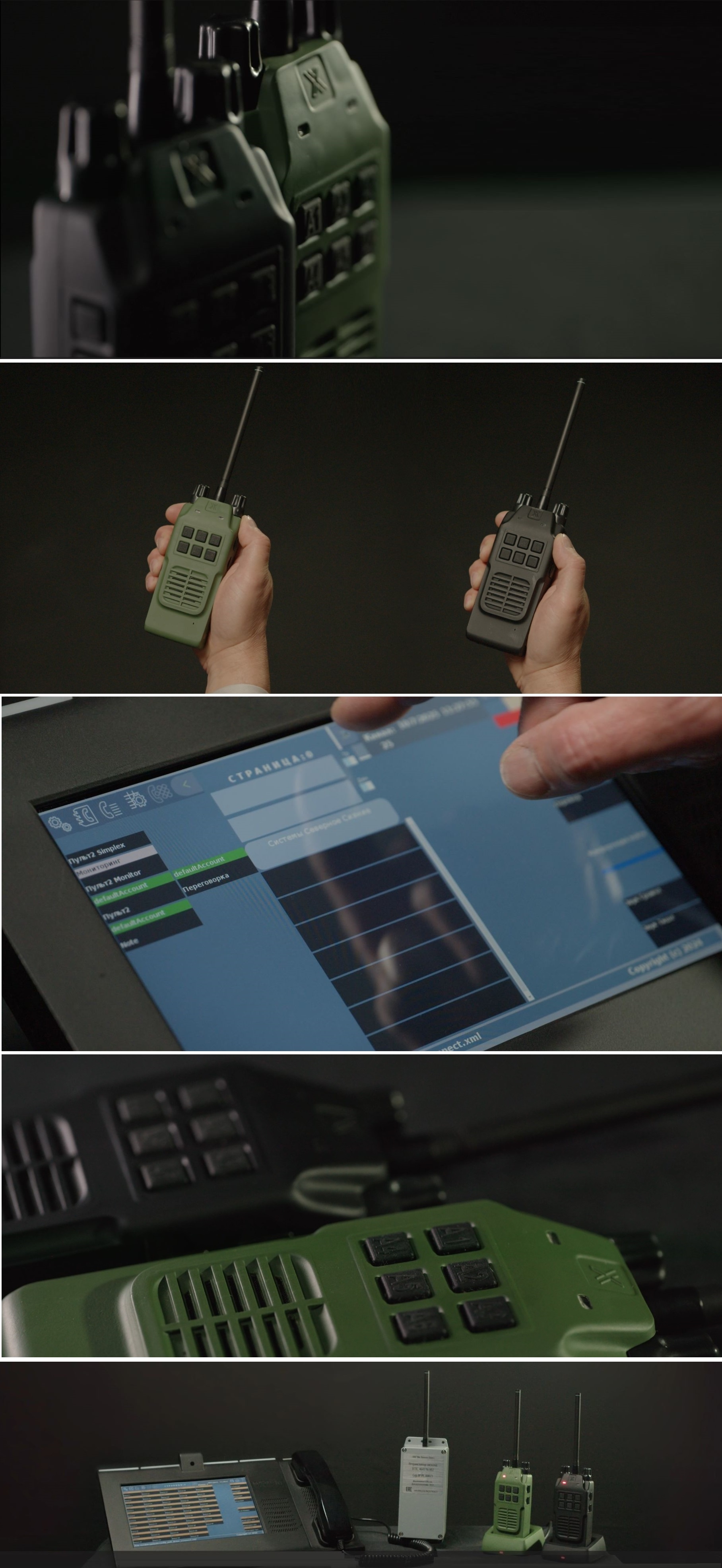

    Носимая радиостанция

    Для персонала

    Двухсторонняя связь, экстренный вызов, позиционирование, запись последних 10 сек звука

    Ретранслятор

    Расширение зоны покрытия

    IP65, до 48 ч автономии, всенаправленная антенна

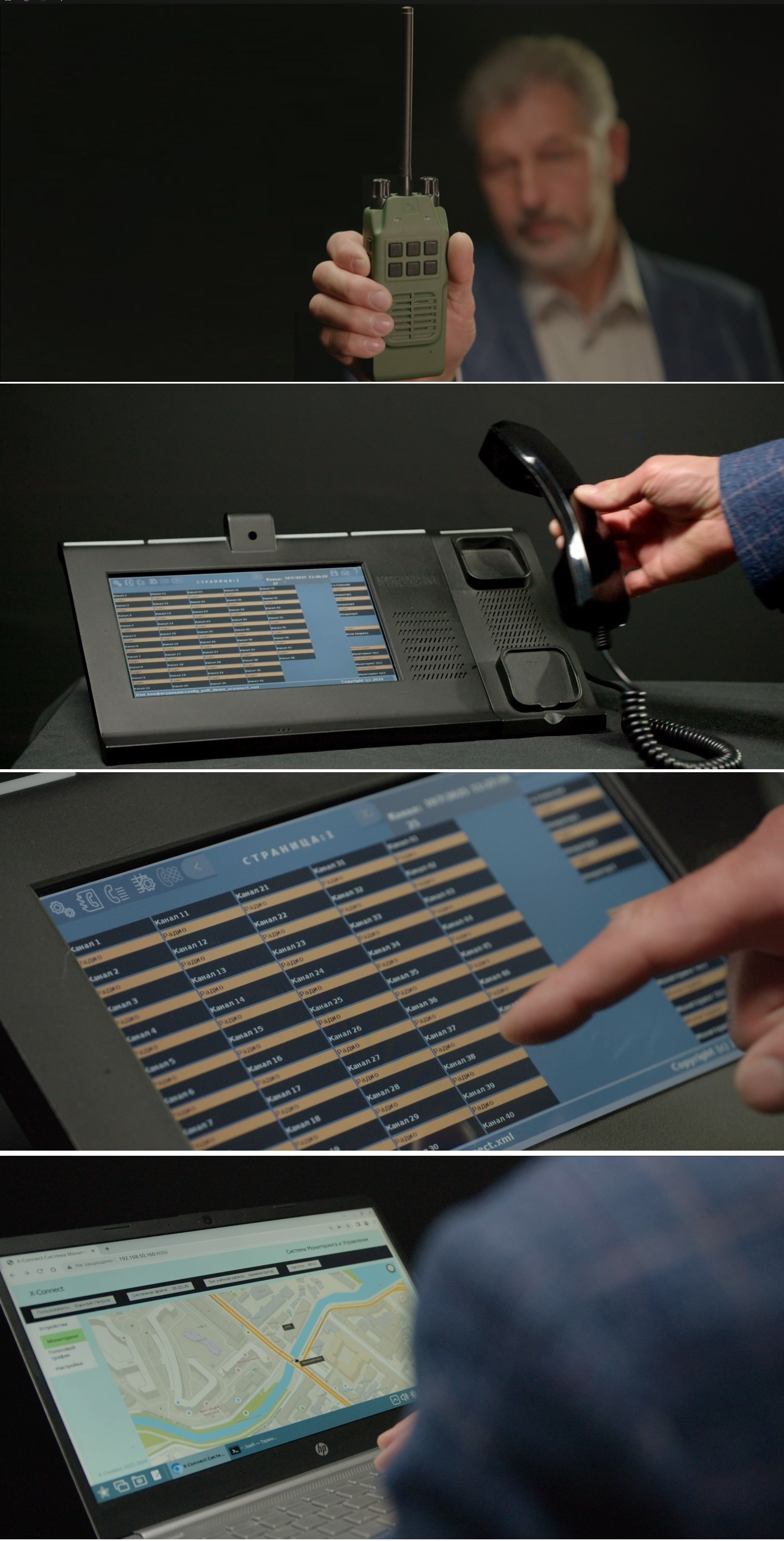

    Диспетчерский пульт

    Управление сетью

    Входящие/исходящие вызовы, мониторинг аудиообстановки, оповещение и поиск персонала

    Сервер сбора данных

    Хранение и анализ

    Запись разговоров, отслеживание координат, удалённая деактивация радиостанции




    Программное обеспечение

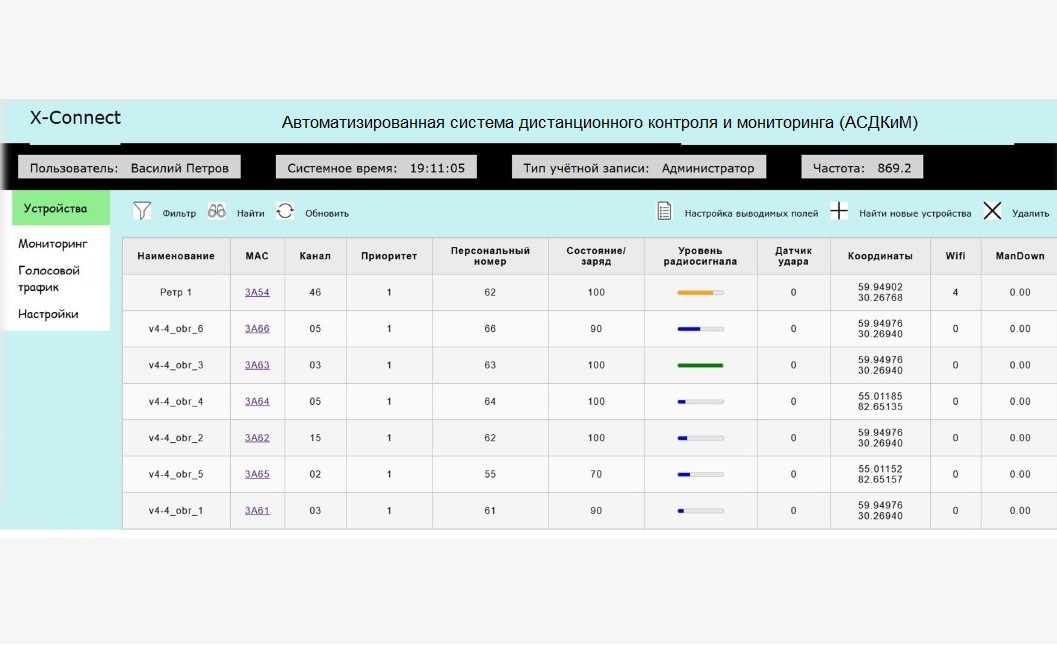

    X-connect интегрирован в используемую «СМИС Эксперт» единую программную платформу, включающую Многофункциональную интеграционную платформу (МИП) Xpert и Автоматизированную систему дистанционного контроля и мониторинга (АСДКиМ) Xpert:

    • Сбор данных: автоматическая передача координат, параметров движения, аудиообстановки;
    • Визуализация: карта объекта с отображением местоположения персонала в реальном времени;
    • Оповещения: SMS/email при экстренных вызовах;
    • Аудит: журнал всех действий с привязкой ко времени и оператору.

    Функционал продукта

    - Двухсторонняя симплексная/дуплексная связь

    - Групповая связь по 32 физическим каналам

    - Персональные быстрые вызовы (диспетчер, начальник цеха)

    - Автоматический вызов при падении или ускорении

    - Команды управления («проветрить», «остановить оборудование»)

    - Прослушивание аудио обстановки без активации микрофона




    Порядок внедрения
    1. Аудит объекта (1 неделя): определение зон покрытия, количества абонентов;
    2. Проектирование (2 недели): схема развёртывания, спецификация оборудования;
    3. Поставка и монтаж (2–4 недели): установка ретрансляторов, настройка сети;
    4. Обучение персонала (3 дня): работа с радиостанциями и диспетчерским пультом;
    5. Приёмка (1 неделя): тестирование, передача в эксплуатацию.

    Итого: полный цикл внедрения — 6–8 недель


    Предоставляемые услуги

    • Консультация и аудит
    • Проектирование и поставка
    • Монтаж и пусконаладка
    • Обучение персонала
    • Техническая поддержка 24/7




    Кейсы внедрения

    Кейс 1: Угольный разрез «Колмар»

    • Задача: связь в карьере глубиной 300 м, где нет покрытия сотовой связи
    • Решение: развёртывание сети X-connect с 12 ретрансляторами и 80 носимыми станциями
    • Результат: время эвакуации сокращено с 22 до 6 минут

    Кейс 2: Тоннель «Северный» (Москва)

    • Задача: экстренная связь для ремонтных бригад в условиях отсутствия GSM
    • Решение: мобильные комплекты X-connect с автономностью 48 часов
    • Результат: нулевые простои из-за отсутствия связи

    Вы можете убедиться: компания «СМИС Эксперт» предлагает клиентам максимально выгодные условия сотрудничества, оптимальные сроки при неизменно высоком профессиональном уровне и качестве наших услуг.
